 Ontvangen van CableNews beelden via satelliet
|
|
|
In de meeste gevallen zal een kabelkrant-installatie bestaan uit enkele
opmaaksystemen en enkele uitzendsystemen, waarbij de gegevens naar de
uitzendsystemen worden gestuurd via een netwerk of gewone telefoonlijnen.
Voor grote organisaties, waarbij de informatie op alle locaties gedeeltelijk
hetzelfde is, kan het zinvol zijn om de bulkinformatie per satelliet te
verzenden.
In dergelijke gevallen dient u bij een satelliet-provider een kanaal te
huren dat geschikt is voor de doorgifte van digitale informatie (bijvoorbeeld
een MPEG-2 geluidskanaal). De informatie van uw opmaaksystemen wordt via
de speciale UpLink software opgestraald naar de satelliet (zie onder).
Aan de ontvangszijde wordt gebruik gemaakt van professionele digitale
ontvangers die de ruwe datastroom direct doorgeven aan een speciale kaart
in het uitzendsysteem.
De MPEG-2 data van de satellietontvanger wordt door een synchrone RS422
interface omgezet in bruikbare data voor CableNews en op de harddisc opgeslagen.
|
Door gebruik te maken van een MPEG-2 geluidskanaal kan data worden doorgezonden
met een snelheid van 128 Kbit/s. Op deze manier kunnen videobeelden (MPEG) via
een geluidskanaal worden doorgestuurd en vervolgens, na ontvangst, in het
uitzendsysteem worden afgespeeld. Een geluidskanaal is in de praktijk beduidend
goedkoper dan een videokanaal.
Overdag wordt het geluidskanaal als regel gebruikt voor de doorgifte van muziek.
CableNews gebruikt dan een veel langzamer datakanaal (9600 baud) voor de doorgifte
van informatie. 's Nachts wordt het geluidskanaal niet gebruikt voor muziek,
en kan dit geheel worden gebruikt voor de doorgifte van data (128 Kbit/s);
uitermate geschikt voor 'grote' bestanden zoals MPEG videobeelden.
|
Voor gebruik in combinatie met een satellietverbinding wordt in de meeste gevallen
gebruik gemaakt van een MediaBox. Dit is een normaal CableNews uitzendsysteem, in een
kleine behuizing, voorzien van MPEG-1 weergave en een interne harddisc.
In sommige gevallen is tevens een CD-ROM speler aanwezig. Voor ontvangst
van informatie is de speciale MultiPort kaart ontwikkeld (zie boven). Deze kaart beschikt
over een asynchrone RS422 interface (geschikt voor koppeling aan de
satellietontvanger) en twee gewone RS232 interfaces (één voor het langzamere
9600 baud kanaal, en één voor een optioneel telefoonmodem).
|
|
 Verzenden van CableNews informatie per satelliet
|
|
|
De !UpLink software maakt het mogelijk om CableNews informatie
naar een groot aantal uitzendsystemen tegelijkertijd te verzenden,
door gebruik te maken van een satellietverbinding. De UpLink software
zorgt er hierbij voor dat de datastroom vlekkeloos verloopt.
|
|
|
|

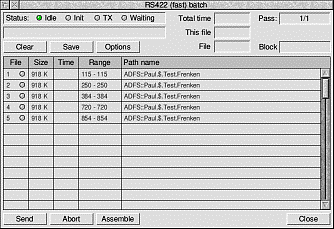

Hiernaast een voorbeeld van een lijst met bestanden die
via de RS422 link moeten worden doorgezonden.
Linksboven in het venster wordt d.m.v. LED's de status van
de verbinding aangegeven. Grote bestanden worden in blokken
verzonden, zodat bij een eventuele (atmosferische) storing
niet het hele bestand opnieuw moet worden doorgestuurd.
In principe worden alle MPEG bestanden 's nachts 2x doorgezonden,
zodat evt. beschadigde blokken alsnog worden 'gerepareerd'.
Na ontvangst in de MediaBox worden de bestanden d.m.v. een
Assemble commando weer samengevoegd en klaargezet voor uitzending.
|
|
Technische gegevens
|
|
RS422
|
Asynchroon datakanaal (clock en data) ontvangst
|
|
RS232
|
2 poorten, 115 kbaud, asynchroon, 9 polig sub-D
|
|
Handshaking
|
XON/XOFF, DTR/DSR. CTS/RTS
|
|
Buffers
|
Instelbaar (min. 10KB)
|
|
Computerbus
|
Podule (Risc PC), of STB (MediBox)
|
|
Software
|
MultiPort RM in ROM (updates op disc)
|
|
|
|
|
|
