Sommige moederborden van de Risc PC, in het bijzonder
de oudere versies, kunnen last hebben van timing problemen
wanneer ze worden gebruikt in combinatie met bepaalde
uitbreidingskaarten, zoals 486 en 586 PC kaarten.
De meeste van deze problemen kunnen worden verholpen
door een condersator van het moederbord te verwijderen.
Bij latere versies van het moederboard (zoals op dit
moment door Castle wordt geleverd) is deze condersator
reeds weggelaten.
Soms echter blijkt dat de condensator juist aanwezig moet
zijn terwijl dat niet het geval is. Helaas kunnen we niet
eenduidig aangeven of C32 nu wel
of juist niet aanwezig moet zijn. In de praktijk
kan dat beteken dat u hiermee moet experimenteren.

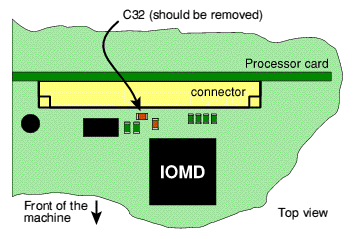

De condensator bevindt zich midden vóór het processor slot
op het moederbord. Het betreft C32, maar dit is niet als
zodanig aangegeven. In de afbeelding is aangegeven waar
de condensator zich precies bevindt.
Verwijderen of aanbrengen van de condensator vereist ervaring met het
solderen van SMD componenten. Doe dit alleen als u
precies weet wat u doet. In geval van twijfel raden wij
u aan contact op te nemen met uw leverancier (hiervoor
kunnen kosten worden berekend).
Noot van één van onze klanten
Bij het experimenteren kan het soms nuttig zijn om C32
te vervangen door een instelbare condensator (trimmer)
van 80pF. Op die manier kan met enige handigheid de juiste
waarde worden gevonden.
