Aansluiten van een SCSI kaart
|
|
|
|
Het zelf plaatsen van een SCSI kaart in een RISC OS computer is net
zo eenvoudig als het plaatsen van een andere uitbreidingskaart.
Zoek een vrij slot en monteer de kaart erin. Vervolgens de computer
aanzetten en... klaar is Kees. Wat vaak echter niet goed gaat is
het aansluiten afsluiten van de SCSI-bus. Omdat dit vaak
de aanleiding is voor veel SCSI problemen, volgt hieronder een
korte uitleg.
|
|
|
Contents of this page
|
|
|
Allereerst moet een vrij slot in de computer worden gevonden. Als regel
kan een SCSI kaart in ieder slot worden geplaatst (0, 1, 2, 3, etc.).
Het onderste slot is '0'. Het slot daarboven '1', etc.
Sommige kaarten echter kunnen gebruik maken van DMA (Direct Memory Access),
waardoor ze grofweg zo'n 2x sneller zijn als gewone kaarten. In dat geval
kunt u het beste kiezen voor slot 0 of 1 (de onderste twee slots) omdat
dit de enige slots zijn die DMA ondersteunen.
Gebruikers van een Kinetic Risc PC (of een Kinetic Upgrade) kunnen elk
slot gebruiken, omdat DMA door Kinetic toch niet wordt gebruikt.
|
|
|
Het afsluiten van de SCSI-bus (termination)
|
|
|
De SCSI-bus maakt het mogelijk om randapparaten, zoals harddiscs, scanners,
CD-Writers, etc. buiten de kast te plaatsen. Ondanks de hoge snelheid,
mogen de kabels zelfs enkele meters lang zijn.
Voor een goede werking van de SCSI-bus is het van belang dat de bus
goed is 'afgesloten'. Standaard wordt een SCSI apparaat geleverd met
een afsluitweerstand zodat bij gebruik van slechts één apparaat geen
problemen te verwachten zijn.
Kort gezegd komt het erop neer dat de bus aan
beide uiteinden moet worden afgesloten met een afsluitweerstand (net
als bij een netwerk). Vaak is het echter onduidelijk wat nou precies
het uiteinde van de bus is. Het beste kunnen we de bus bekijken als
een lange lijn waar op verschillende plaatsen randapparaten worden
aangesloten. De SCSI kaart zelf is ook zo'n apparaat en telt ook als
zodanig mee.

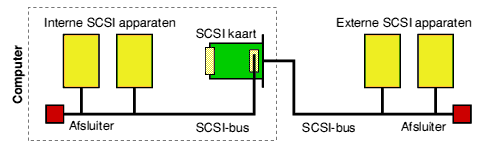

Gebruikt u zowel enterne als interne apparaten, dan mag alleen
het laatste apparaat aan de interne bekabeling en het laatste apparaat
aan de externe bekabeling afgesloten worden. Bij alle overige apparaten,
evenals de SCSI kaart zelf, dient de afsluiter te worden verwijderd.
Als slechts één apparaat intern (in de kast van de computer) aanwezig is,
moeten zowel dit apparaat als de SCSI kaart worden afgesloten.

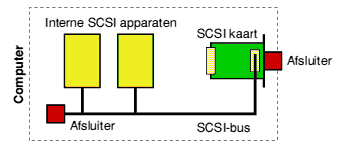

Zijn er meerdere apparaten intern aanwezig, dan mag alleen het laatste
apparaat aan de kabel worden afgesloten, evenals de SCSI kaart zelf.

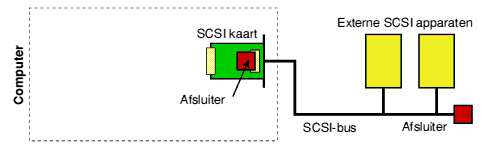

Gebruikt u alléén apparaten buiten de kast, dan moet de SCSI kaart
afgesloten worden evenals het laatste apparaat aan de externe
bekabeling.
|
|
|
Hoe belangrijk is een juiste afsluiting?
|
|
|
|
Een goede afsluiting van de SCSI-bus is van groot belang voor een
goede werking van het geheel. Soms werkt alles, ondanks een foutieve
afsluiting, maar door een kleine wijziging (langere kabel, extra
apparaat, etc.) kan het geheel plotseling alle dienst weigeren.
Bovendien kunnen transmissie-fouten optreden, waardoor de software
steeds vaker een 'retry' moet doen, met als gevolg een steeds
langzamer wordende SCSI-bus.
|
|
|
Hoe moet ik afsluiters verwijderen?
|
|
|
Sommige (oude) SCSI kaarten zijn voorzien van een weerstand-array die met
de hand verwijderd moet worden als afsluiting niet gewenst is. Dit
is bijvoorbeeld het geval bij de oude Acorn SCSI kaart. De meeste
moderne SCSI kaarten (Storm, PowerTec, Cumana, etc.) beschikken over
een afsluiter die electronisch kan worden ge(de)activeerd via de
bijgeleverde software.
Bij de randapparaten ligt de zaak wat moeilijker. Interne apparaten
hebben vaak een weerstand-array die verwijderd moet worden of een
jumper aan de achterzijde, waarmee de afsluiter electronisch kan
worden in- of uitgeschakeld. Raadpleeg bij twijfel de documentatie
van het apparaat en/of uw dealer.
Externe apparaten, zoals harddiscs en CD-ROM spelers, zijn vaak
in een kast geplaatst met een doorlusmogelijkheid. Op een extra
connector kunt u hier het volgende apparaat aanluiten. Om deze
reden verwijderen de fabrikanten vaak de interne afsluiter van
het apparaat (zodat u de kast niet open hoeft te maken) en wordt
gebruik gemaakt van een externe (losse) afsluitplug.
Sommige scanners (bijv. EPSON) bezitten aan de achterzijde een
schakelaar (gemerkt met 'TERM') waarmee de afsluitweerstand in-
of uitgeschakeld kan worden.
|
|
|
Hoe kan ik het harddisc-icon in de taakbalk verwijderen?
|
|
|
Sommige SCSI kaarten geven na installatie automatisch een harddisc-icon
weer in de taakbalk. Als u geen SCSI harddisc gebruikt (bijvoorbeeld
wanneer u alleen een scanner heeft aangesloten) is dit icon grijs
gekleurd. Wilt u dit icon verwijderen dan kan dit via de
installatie-software van de SCSI kaart, of via een Configuratie
commando vanaf de command-line:
F12
- Tik in:
*Configure SCSIFSLink 4 ff gevolgd door
return
Control-Break.
|
Aangenomen wordt dat u gebruik maakt van de Twain software van David Pilling,
eventueel in combinatie met het scan-programma van David Pilling. U heeft de scanner
aangesloten op de SCSI interface en als u vanaf de command-line
het commando *Devices geeft, verschijnt de scanner in de lijst.
Open het Twain-venster (bijvoorbeeld door in ImageMaster op de Scan knop te klikken.
Open in de venster het menu (middelste muisknop) en controleer of het ingestelde
Device-nummer klopt.
|
